Esta entrada sobre composición y maquetación de libros impresos abordo lo que se conoce como diagrama de Villard de Honnecourt.
Villard de Honnecourt pasó a la historia por su cuaderno de viajes Livre de portraiture, que contiene varios dibujos realizados durante sus viajes. Datado entre 1220 y 1240, se conserva en la Bibliothèque Nationale de París.
El arquitecto francés Villard de Honnecourt desarrolló un método de división geométrica del espacio, que permite que cualquier formato de página pueda subdividirse.
Cuando se usa un formato de sección áurea, este enfoque divide la altura y la anchura de la página por 9. Igual que con el canon ternario de Rosarivo, se crean 81 unidades con las mismas proporciones de formato y caja de texto.
Desarrollo de la retícula de Villard de Honnecourt
A continuación, se explica la secuencia de desarrollo de la retícula de Villard de Honnecourt para una publicación:

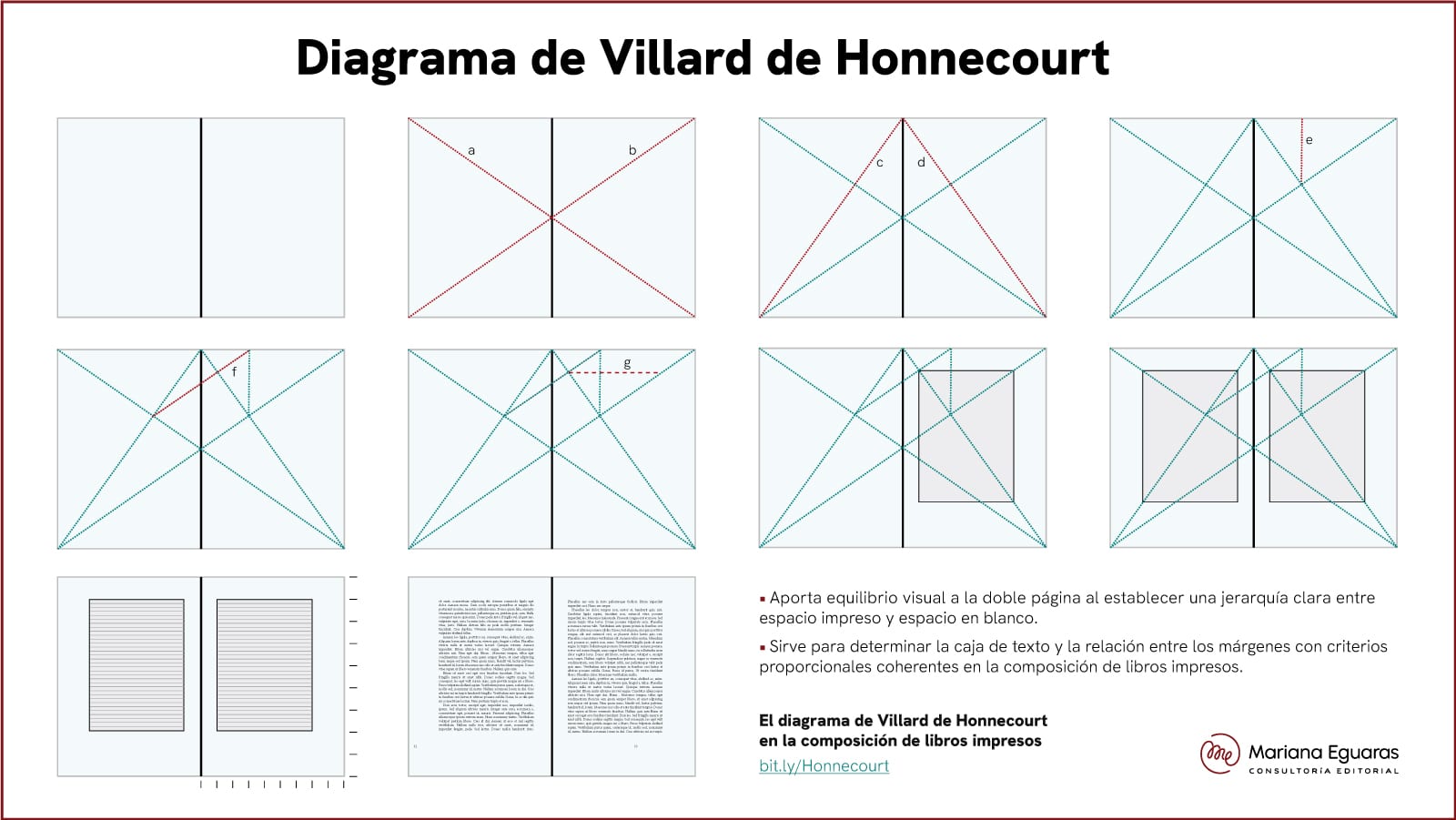

Figura 1. Seleccionar el formato y el tamaño de la doble página.
Figura 2. Dibujar dos líneas diagonales, de esquina a esquina de la página (a y b).
Figura 3. Trazar dos líneas diagonales desde la esquina inferior a la superior de cada página (c y d).
Figura 4. Desde el punto en el que las dos diagonales se cruzan en la página derecha, dibujar una línea vertical hasta el extremo superior de la página (e).
Figura 5. Desde el punto establecido en la parte superior de la página derecha, trazar una línea hasta la intersección de las dos diagonales de la página izquierda (f).
Figura 6. Dibujar una línea horizontal (g) en la página derecha, desde el punto de intersección a un noveno de la anchura de la página desde el margen. Así, la parte superior de la caja tipográfica ya está determinada.
Figura 7. Desde la línea superior de la caja tipográfica dibujar una línea paralela al borde derecho de la página hasta chocar con la diagonal. Luego, trazar la línea izquierda y la horizontal inferior.
Figura 8. Este mismo proceso se repite para establecer la caja tipográfica de la página izquierda. A continuación, ya se pueden añadir las líneas de la retícula.
Figura 9. El ancho de los cuatro márgenes se determina por los novenos. Es decir, por las 9 partes en las que se divide la página sentido vertical y las 9 en sentido horizontal.
Puedes descargar todas las gráficas haciendo clic aquí (archivo JPG).
Esta división de la página en novenos resulta eficaz tanto con un formato vertical como apaisado. Y, por ende, este sistema también es útil para determinar el ancho de los márgenes.
En sentido vertical: un noveno para el margen interno y dos novenos para el margen exterior. Lo mismo en sentido horizontal: un noveno para el margen superior y dos novenos para el margen inferior, donde se suele colocar el número de página (ver Figura 9).
Este tipo de desarrollo para componer las páginas de un libro impreso son elegantes, pero continúan siendo poco rentables, ya que más de la mitad de las páginas no son impresas.
De momento, las teorías presentadas en esta serie responden al análisis de libros renacentistas, cuando el equilibrio en la composición era primordial. Sin embargo, pronto llegarán teorías más modernas y más prácticas.
Ejemplo de aplicación
Las siguientes imágenes, tomadas de Digest’s typography & grids, muestran cómo se aplica el diagrama de Honnecourt en la composición de libros impresos.
Fuentes: Sistemas de retículas; Diseñar con y sin retícula; Principios fundamentales de composición; Retículas. Soluciones creativas para el diseñador gráfico; Sistemas reticulares; Layout; Los elementos del estilo tipográfico y Creación, diseño y producción de libros, entre otros. Artículos, páginas web y otros: Raúl Mario Rosarivo. Genealogía de la Gráfica Argentina; La typographie de la Bible de Gutenberg, Raúl Mario Rosarivo o el amor al libro. Tipografía y proporciones, Diseño editorial 1, Rosarivo 1903-2003, Divina Proportio Typographica, Rosarivo 1955, Los márgenes, The Secret Law of Page Harmony.
